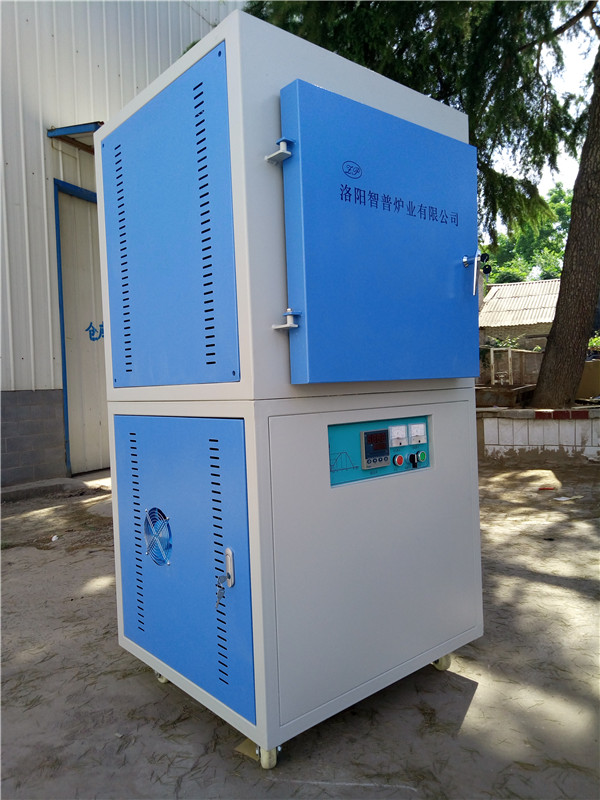

高温箱式炉

高温箱式炉的结构包括炉膛、炉衬、炉管和钢结构，炉膛是对材料进行加热的地方，炉衬是决定高温箱式炉质量的重要条件之一，通常由耐火层、保温层、防护层以及钢结构组成，需要具备耐冲刷和侵蚀的功能。

一、高温箱式炉工作原理

　　高温箱式炉从燃烧器喷出燃烧，产生高温火焰和高温烟气，高温火焰通过辐射将热量传给辐射室内的炉管，进而传给炉管内的介质。高温烟气由于烟囱的抽力或引风机的作用向上进入加热炉的对流室，通过对流的方式将热量传给对流室内的炉管，进而传给炉管内的介质。

二、高温箱式炉结构

　　1、辐射室

　　辐射室是热交换的主要场所，通过火焰或高温烟气进行传热，以辐射热为主，其热负荷约占全炉的70％-80％。将炉气辐射的能量传给炉墙和金属的表面上后，就会有一部分被吸引，有一部分被反射回去。反射出来的热量，要通过充满炉膛内的炉气，一部分被炉气吸收，剩余部分辐射到对面的炉墙或金属上，如此反复辐射。

　　2、对流室

　　对流室是靠辐射室排出的高温烟气进行对流传热来加热物料。烟气以较高的速度冲刷炉管管壁，进行有效的对流传热，其热负荷约占全炉的20％-30％。对流室一般布置在辐射室之上，有的单独放在地面。为了提高传热效果，炉管多采用钉头管或翅片管。

　　3、余热回收系统

　　余热回收系统是用以回收加热炉的排烟余热的。回收方法有两类：一类是靠预热燃烧空气来回收，使回收的热量再次返回炉中；另一类是采用另外的回收系统回收热量。前者称为空气预热方式，后者通常用水回收称为废热锅炉方式。

　　目前，炉子的余热回收系统多采用空气预热方式，只有高温管式炉和纯辐射炉才使用余热锅炉，这类高温管式炉的排烟温度较高，安装余热回收系统后，炉子的总效率可达到88％-90％。

　　4、燃烧器

　　燃烧器的作用是完成燃料的燃烧，为热交换提供热量。燃烧器由燃料喷嘴、配风器、燃烧道三部分组成。燃烧器按所用燃料的不同可分为燃油燃烧器、燃气燃烧器和油气联合燃烧器。燃烧器性能的好坏，直接影响燃烧质量及炉子的热效率。操作时，特别应注意火焰要保持刚直有力，调整火嘴尽可能使炉膛受热均匀，避免火焰舔炉管，并实现低氧燃烧。要保证燃烧质量和热效率，还必须有可靠的燃料供应系统和良好的空气预热系统。

　　5、通风系统

　　通风系统的作用是把燃烧用空气导入燃烧器，将废烟气引出炉子。它分为自然通风和强制通风两种方式，前者依靠烟囱本身的抽力，后者使用风机。过去，绝大多数炉子都采用自然通风方式，烟囱通常安装在炉顶。近年来，随着炉子结构的复杂化，炉内烟气侧阻力增大，加之提高炉子热效率的需要，采用强制通风方式日趋普遍。
