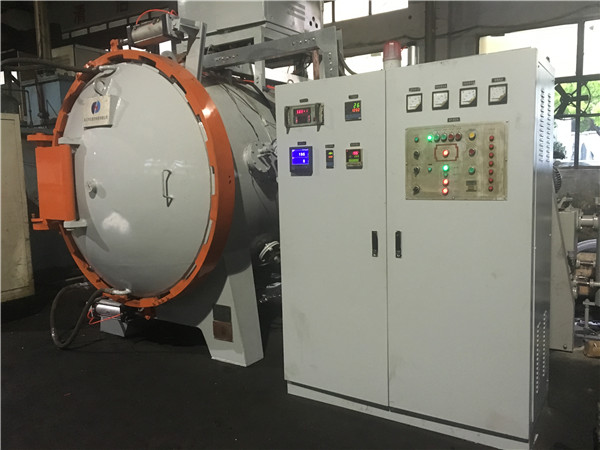

气淬炉

一、真空气淬原理

在热区把工件加热到淬火温度，在冷区或在原热区充入高压气体进行快速冷却，也有使用风机进行气体高流率循环，总之为加快冷却速度，使工件快速冷却，达到淬火后组织要求和性能要求。

二、结构特点

加热室采用不锈钢骨架、新型碳毡复合材料，变形量少、耐高温高压气流冲刷，使用寿命长，易维护，采用石墨管加热器，易安装维护，故障率低。气冷采用喷射式冷却方式，石墨喷嘴圆周均布，使高压气流流动更合理，部分主风管风量大小可调，客户可根据工件的特点控制部分主风管风量的大小，能有效控制工件变形。高速高压大流量风机，铜-铜高效圆型换热器，实现高速冷却。风机可采用单速、双速、变频调速多种方式，控制风冷速度。加热室也可以采用全金属结构，以满足钛合金、精密合金的固溶处理要求。电控系统采用PLC与可编程温度控制器的方式，实现全自动、半自动、手动三种控制方式，操作灵活。

三、气淬炉的使用注意事项

1、严挤的真空密封
　　众所周知，大多数零件进行真空热处理均在密闭的真空气淬炉内进行，因此，获得和维抖炉子原定的漏气率，保证真空炉的不作真空度，对确保零件真空热处理的质量有着非常重要的意义，所以真空热处理炉的一个关键问题，就足要有可靠的真空密封结构，为了保证真空炉的真空性能，在真空热处理炉结构设计中必须遵循一个基本原则，就是炉体要采用气密焊接，同时在炉体上尽量少开或者不开孔、少采用或者避免采用动密封结构，以尽量减少真空泄漏的机会，安装在真空炉体上的部件、附件等如水冷电极、热电偶导出装胃也都必须设计密封结构。
　　2、大部分加热与隔热材料只能在直空状态下使用
　　典空热处理炉的加热与隔热衬料是在真空与高温下工作的，因而对这此材料一提出了耐高温，蒸汽压低，辐射效果好，导热系数小等要求，氧化性能要求不高，所以，典空热处理炉广泛地采用了钨、铂和石墨等作加热与隔热构料、这此材料在大气状态下极易轨化，因此，常规热处理炉是不能采用这此加热与隔热材料。
　　3、采用低电压大电流
　　石真空容器内，真空容器内的通电导体拍较高的电压下，会产生辉光放电现象，在真空热处理炉内，严重的会产生弧光放电，烧毁电热元件、隔热层等，造成重大事故和报失，因此，真空热处理炉的电热元件的工作电压，一般都不超过80—100伏，同时在电热儿件结构设计时要采取有效措施，如尽量避免有的部件，电极间的间距不能太小窄，以防止辉光放电或者弧光放电的发生。
　　4、自动化程度高
　　真空热处理炉的自动化程度之所以较高， 足因为金属工件的加热、冷却等操作，需要十几个甚至几十个动作来完成，这些动作内在真空热处理炉内进行，操作人员无法接近、同时，有此动作如加热保温结束后，工件进行淬火工序须六个动作并且要在15秒钟以内完成，在这样迅速的条件米完成许多功作，足很容易造成操作人员的紧张而构成误操作，因此，只育较高的自功化才能准确、及时按程序协调功。
　　5、水冷装置，真空热处理炉的炉壳、炉盖、电热元件，分别处置(水冷电极)、中间真空隔热门等部件，均在真空、受热状态下工作，在这种极为不利的条件下工作，必须保证各部件的结构不变形、小损坏，了黔空密封圈不过热、不烧毁，因此，各部件应该根据不同的情况设置水冷装置，以保证真空热处理炉能够正常运行并有够的使用寿命。
